电容谐振克星：支路阻抗实时监控｜沃伦森（WARENSEN）电容器组支路阻抗特性监控系统WRS-CIS系列监测技术解决行业多年痛点

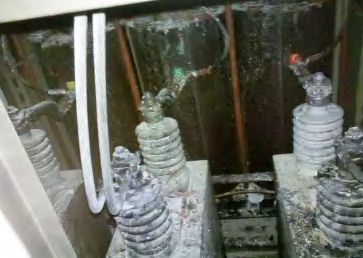

从事配电运维、电气成套设计、电能质量治理的从业者，几乎都接触过并联电容器保护装置。长期以来，开口三角电压保护、中性点不平衡电流保护是行业标配，但现场无数案例证明：这类保护存在天然技术缺陷，对称故障失效、无法预判谐振、电抗器无监测、只能事后跳闸等问题持续困扰行业。 沃伦森电气（WARENSEN）自主研发的 电容器组支路阻抗特性监控系统WRS-CIS，跳出传统 "三相差值对比" 的设计思路，以单支路独立阻抗动态监测为核心底层逻辑，开创器件级预防性保护全新路线；以器件级预判保护技术填补行业空白，彻底解决传统保护的先天性缺陷，为全电压等级电容器装置构建全维度安全防护网。

一、产品基础：什么是支路阻抗特性监控？和传统保护核心区别

很多电气从业者初次接触阻抗监测技术，会疑惑其工作逻辑。我们先理清核心原理：每条无功补偿支路由电容器 C、串联电抗器 L 串联组成，支路总阻抗 Z=√[(ωL-1/ωC)²]，正常运行时阻抗数值稳定在固定区间。 当电容器内部元件熔断、容值下降（C 变小），或电抗器匝间短路（L 变小），支路阻抗会发生规律性偏移；若阻抗偏移至谐振临界点，支路与电网电感匹配，就会产生串联谐振。

传统保护只采集三相总电流、母线电压，无法单独读取单条支路 L、C 参数，只能等故障放大后动作；而沃伦森 电容器组支路阻抗特性监控系统WRS-CIS 系统在每一条补偿支路配置独立监测从机，直接采集电抗器、电容器两端模拟量，实时计算单支路阻抗数值与变化速率，只要元器件出现轻微劣化，立刻识别异常，实现支路独立监测、故障精准定位、隐患提前预警，这也是它和常规电容器保护最本质的区别。

二、两大主流接线拓扑，成套设计直接套用

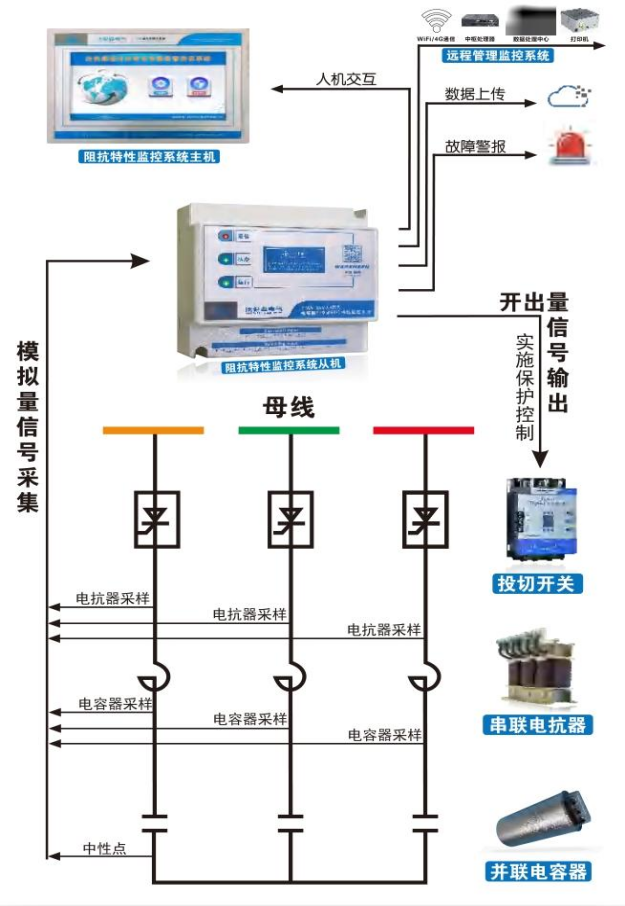

针对低压配电最常用的共补、分补电容器组，沃伦森（WARENSEN）提供标准化采样接线方案，原理图清晰直观，成套柜工程师可直接用于图纸设计。

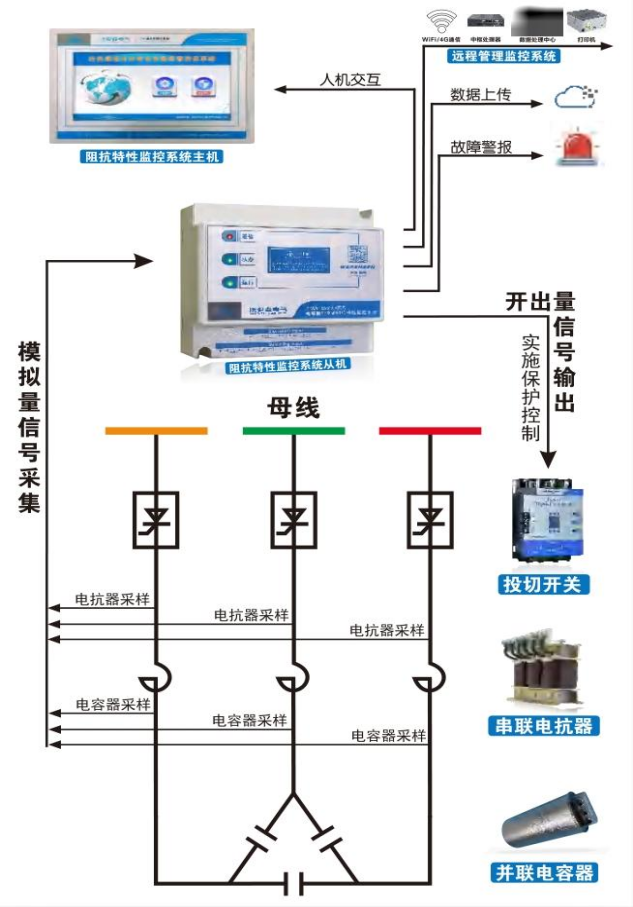

1.三相共补型系统接线 适用于三相平衡负载配电室，每条支路三相电容并联，从机分别采集每相电抗器、电容器采样信号，所有从机无线对接触摸屏主机。主机统一汇总各支路阻抗数据，本地屏幕实时显示三相独立阻抗曲线，任意一相容值衰减、电抗短路单独告警，不会互相干扰。

接线实操优势：采样仅需采集支路电容、电抗器二次模拟量，无需改造一次主回路；无线通讯省去柜内大量二次控制线，柜体布线整洁，降低接线错误概率，出厂调试、现场改造效率提升 60%。

三、产品六大核心优势，兼顾防护性能与落地便捷性

1.器件级预防性保护，安全等级行业顶尖 从单一元件劣化阶段介入防护，将爆炸、起火事故消灭在萌芽，不再依靠故障爆发后被动切除，大幅降低设备报废、停产、人身安全风险。

2.全器件全域保护，无监测死角 同步覆盖并联电容器、串联电抗器、放电线圈、支路回路四大核心器件，一套系统解决全部元器件故障监测需求，无需叠加多套监测装置。

3.保护性能全面超越传统继电保护 灵敏性、选择性、速动性、可靠性四项核心指标全面升级，不受三相对称故障、谐波波动干扰，杜绝拒跳、误跳双重问题，适配光伏、变频、冶金电弧炉等复杂谐波现场。

4.安装灵活，无线通讯大幅降低施工成本 保护从机体积小巧，支持导轨、螺栓两种固定方式，可就地安装于补偿柜内部；主机与从机采用无线数据交互，无需铺设大量二次信号线，简化柜内布线，缩短成套、改造施工周期。

5.人机界面一体化，控保共显节约投资 系统主机搭配触摸屏，可与低压无功补偿控制器共用显示屏，一套屏幕同时实现无功投切控制、阻抗状态监测、故障记录查询，无需单独加装显示仪表，降低成套设备硬件投入，现场参数调试、故障查询操作简单直观。

6.远程云平台运维，智能化无人值守 系统自带数据上传模块，通过 WiFi 接入远程管理云平台，实时上传支路阻抗、容值、故障记录；一旦触发报警，平台、手机同步推送告警信息，运维人员无需现场巡检即可掌握补偿柜健康状态，适配变电站、户外箱变无人值守场景。

四、落地应用：全行业适配，海量项目验证稳定可靠

沃伦森 电容器组支路阻抗特性监控系统WRS-CIS 适配所有电压等级、共补 / 分补拓扑电容器成套装置，户内分体柜、户外围栏式箱体均可配套，已批量落地航空航天、公用电网、冶金、化工、矿山、建材、机械制造数千个配电项目。

案例 1：金属冶炼企业 8×1000kVar 低压补偿改造 原有 8 台 1000kVar 低压补偿柜，常年因中频炉谐波出现电容频繁损坏，更换传统继电保护、加大熔断器规格均无改善，每年电容更换成本超 15 万元。2024 年全部加装沃伦森阻抗监控系统后，系统提前预警 3 次电容容值衰减隐患，2 次电抗器轻微匝间故障，两年内未发生电容击穿、谐振跳闸事故，备件更换成本下降 90%，生产线停机次数清零。

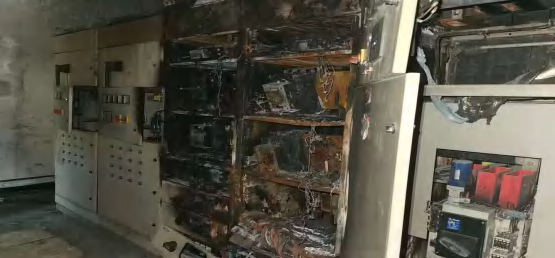

案例 2：国网某区县变电站 35kV 电容器组升级 户外 35kV 电容器组，此前因对称元件击穿发生柜体起火，改造配套 WRS-CIS 高压版阻抗监控系统后，连续 18 个月稳定运行，多次识别容值偏移隐患并提前处置，彻底消除谐振爆炸风险。

五、总结

综上所述随着工业负载非线性程度持续提升，传统电容器保护技术已无法适配当下复杂配电工况，事后补救式保护注定难以规避重大安全事故，但是沃伦森电气（WARENSEN）电容器组支路阻抗特性监控系统WRS-CIS，以阻抗实时监测的创新技术路线，打通电容器补偿装置安全防护最后一环，实现从 "故障跳闸" 到 "预判预警" 的行业升级。沃伦森电气（WARENSEN）作为国家高新技术企业，拥有完整研发、生产、工程服务体系，通过 ISO 全体系认证、AAA 质量服务信誉企业，可为电网、工业用户提供电容器保护、APF 有源滤波、SVG 动态无功治理、三相不平衡综合治理一站式电能质量解决方案，以技术创新守护配电系统长期稳定安全运行。

如需了解产品详情或洽谈合作可拨打咨询热线：王经理15325309372
