某造纸企业安装中压电缆故障预警及定位系统

按回路数估算：一个装置可实时在线检测 16 条交联聚乙烯电力电缆，用电缆回路数除以 16 向上取整得到初步数量，再按每段母线配置电压行波处理模块（每台采集两段母线）进行修正。最终以设计配置清单为准。

说明书给出的系统构架为 35 kV 及以下电缆故障预警及定位系统构架以及箱变侧构架。更高电压等级是否适用，需按项目的一次系统条件与二次回路条件在方案阶段确认，不应直接套用。

差别集中在环流监测。环流监测针对单芯电缆外护套绝缘情况并绘制环流曲线，三芯电缆一般不配置该项；测距、选线、局放三部分则是共用配置。

电流单端故障测距范围不大于 20 km 且标注可定制。长线路方案需在线路长度、分段与通信条件明确后，由双方确认定制配置与现场实施方案，不要在方案未定前承诺覆盖范围。

方便。系统采用全网络化设计并按 IP 地址寻址，最大支持组网 253 台监测单元；监测中心软件在体系架构上支持横向与纵向扩展。扩容时增加监测单元并配置网络即可。

通常包含：现场的传感器（电流行波、接地环流、高频电流）、柜内的各处理与采集模块、智能综合保障模块、主站上位机与显示器、后台系统软件，以及随机的线缆辅件。

按用户数据管理要求与网络安全策略确定。系统支持云端访问与本地主站部署两种方式，云端通讯为无线 4G。涉及电力系统网络安全分区要求的，建议优先本地部署或按安全评估结论执行。

系统上位机、显示器、各段母线电流与电压监测单元及其他配件安装在系统主站屏柜内；各处理与采集模块均为 1U 机架式、螺丝固定方式安装。柜体的具体开孔与布置以设计图纸为准。

1U 机架式、螺丝固定于屏柜内。它为各采集单元提供数据交换、时钟同步与标准电源，是安装的基准件，建议先行安装并确认输出正常后再接入前端模块。

每台采集两段母线二次侧电压，取 Ua、Ub、Uc、UL 四路。二次电压回路的接入必须按图施工并核对极性，接线错误会直接导致少报或误报。

传感器安装在电缆屏蔽层接地线处采集接地线暂态电流信号，与电流行波处理模块之间通过同轴电缆连接。注意同轴接头与线序的一致性。

传感器安装前必须对电缆屏蔽层接地线做好绝缘处理。这是说明书明确的安装要求，漏做会改变回路状态并影响信号采集质量。

接地环流传感器采用开口铁芯结构，直接卡扣在电缆屏蔽层接地线上，不需断开被测电缆即可装拆；高频电流传感器为钳形开合式，同样卡装在电缆接地线上，通过一条同轴电缆与局放采集模块连接，不需供电。

传感器均安装在电缆接地导体上，采用开口式或卡扣结构，不改变电缆线路运行方式和结构，也不需要断开被测电缆。但现场是否需要停电作业，必须由运行单位按现场安全规程与作业条件决定，厂家不得代替判定。

核对装箱清单与随机资料：设备型号数量、随机线缆辅件、产品合格证与说明书。开箱时宜有供需双方共同在场并记录。

四个点：传感器安装位置与屏蔽层接地线绝缘处理是否到位；二次电压回路极性与线序是否正确；各模块直流电源极性是否接反或虚接；网线、同轴电缆与光纤连接是否牢固。

由近及远排查：先确认采集单元到智能综合保障模块的网线与接口是否松动，必要时重新插拔或对线；再核对拨码开关选择是否正确；最后确认主站与箱变侧的光端机及光纤链路。

观察各模块运行指示灯与直流输出端，确认智能综合保障模块输出电压（DC 12 V 或 24 V）正常，后台能读取到各采集单元数据与波形。

建议四项：故障测距功能出数与波形正常；故障选线能报出对应回路；局放监测有数据并能成像；（如配置）护层环流能形成三相曲线。再加上报警传动验证，确认闪烁、弹窗、声音与微信推送链路畅通。

测距精度指标为 ±2.125 m、测试盲区不大于 10 m，可通过在已知位置施加标准暂态信号进行核对，也可结合实际事件的处理结果做回溯。验证方法建议在技术协议中先写明，避免事后各执一词。

可提供型式试验报告 JW243297 的结论信息；是否提供原件、盖章件或复印件，按第五章节的口径走公司内部确认流程。所有引用数值以报告原件为准。

按三步查：检查总电源是否正常供电；检查智能综合管理单元的输出端指示灯，确认直流电源 12 V 是否存在；检查电流、电压等采集单元的电源线是否按正负正确接入以及是否虚接。处理办法为将输入电源线重新插入接口。

常见原因是连接线接触不良或拨码开关选择错误。检查采集单元与智能综合管理单元之间的网线是否接触不良、接口是否松动。处理办法为将网线重新插拔，或对网线进行对线操作。

会。智能综合保障模块可自动检测监测终端的不正常运行状态，断电 10 s 后自动复电，用于现场偶发掉电或终端死机的自恢复。

三步：确认母线电压行波信号是否正常接入，因为它是报警的必要条件、用于减少误报；检查传感器安装是否牢靠、屏蔽层接地线绝缘处理是否完好；结合波形形态判断是否为真实燃弧。（据《WRS-CBS11X 使用说明书 V2.0》）

先确认该回路是否为单芯电缆以及传感器开口是否完全闭合卡装到位；再对照三相环流曲线判断是否为真实不平衡；若某相环流持续偏大，按参考判据排查外护套绝缘隐患并做好检修准备。

先确认触发与存储配置是否发生变化，再检查该回路传感器到模块的链路，最后检查主站存储策略与磁盘状态。故障波形是事后分析的核心依据，一旦缺失应优先恢复。

依次核对：微信小程序是否仍绑定该账号、云端链路是否在线、4G 通道是否正常、手机号是否在推送名单内。涉及账号与权限变更的，应走用户侧的流程审批。

先导出异常时段的原始波形与装置日志并保存，再联系公司技术支持，由技术人员远程做波形辅助分析。原始波形不要覆盖，它是判断问题性质的第一手材料。

建议四项：定期检查传感器安装状态与接地线绝缘处理是否完好；检查各模块运行灯与通信状态；检查主站与云端链路是否正常；抽查历史数据与波形是否连续完整。具体周期按用户运行规程执行。

行波测距与环流、局放测量都依赖量值准确。建议结合检修周期对关键通道做核对性检查，发现偏差明显增大时安排复检。是否纳入年度计划由用户自行确定。

系统程序支持远程升级。升级前应确认版本、升级内容与回退方案，并在非高峰时段执行，升级后复核数据连续性与报警链路。

传感器为无源器件，无标定的强制更换周期。出现外壳破损、密封失效、卡扣松脱或测量值明显漂移时应及时更换。现场<｜hy_place▁holder▁no▁813｜>潮湿、腐蚀性环境下的巡检宜加密。

按 IP 地址扩容即可，后台软件在架构上支持扩展。改造前应确认既有装置的软件版本与新交付部分的兼容性，并在实施前做好数据备份。

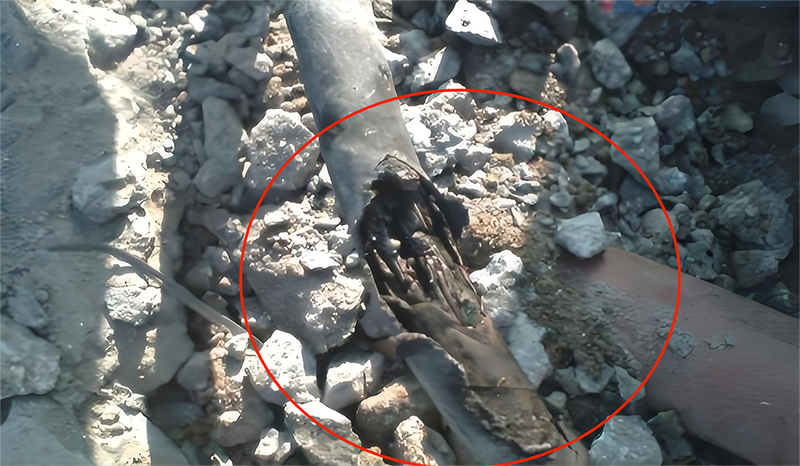

保存全部告警记录与原始波形，连同巡线、开挖检查结果归档。事后复盘的价值最高：把预警时刻、放电量区间与实际处理结果对应起来，是调整本单位预警阈值最直接的依据。

有。型式试验报告编号 JW243297，由许昌开普检测研究院股份有限公司出具，检验类别为型式试验，结论合格，签发日期 2024 年 10 月 18 日。详细依据标准与检验项目见本套书第 02 册第五章节。

按公司技术方案，每台产品出厂前均完成连续 72 小时老化试验。这是一道工序性控制措施，不等同于第三方型式试验，两者依据不同，对外不要混写。

公司技术方案中的表述为：接到维护需求后 2 小时内响应，12 小时内到达现场。这类时限属于服务承诺，对外发布前须由公司统一口径并按项目写入合同。

提供。内容一般包括设备正确操作的使用知识、识别初级故障及必要的恢复方法、常见故障排除方法，并按面向运行与检修两类人员分别组织。

质保期属合同约定的商务条款，不同项目可能不同，不以本册为准。制作对外材料前请按现行商务政策填写，不得沿用旧版数字。

电话 0571-85221031、0571-85221032；网址 www.warensen.com。注册地址杭州市临平区塘栖镇土山坝路六号；工厂地址嘉兴市南湖区百公桥路 188 号。
