配电室火灾防控升级 | 沃伦森（WARENSEN) 火灾智能预警系统WRS-EFA系列的技术逻辑与核心架构提到火灾预警，大多数人第一反应都是烟感报警器。但很少有人知道，对于占比较高的电气火灾来说，烟感的预警其实非常滞后，等它检测到可见烟雾的时候，线缆、设备往往已经过热燃烧了一段时间，轻则设备损坏，重则引发大面积停电，损失早已造成。
针对这些行业痛点，沃伦森电气（WARENSEN）推出了火灾智能预警系统WRS-EFA系列，专门为封闭电气场打造，可远程监测，能够有效做到极早期火灾预警，预留更多的时间避免火灾的产生和蔓延。
火灾智能预警系统WRS-EFA系列
捕捉热解信号，预警前置一步沃伦森电气（WARENSEN）的火灾智能预警系统WRS-EFA系列，是一套以热解粒子检测为核心技术的电气火灾专用预警设备，主要部署在高低压配电室、配电柜、开关柜、服务器机柜等相对封闭的电气空间里。
它的核心逻辑是：在电气火灾发生前，线缆、电器会先经历过热阶段，当温度达到150～220℃的热解临界温度时，绝缘材料会分解出纳米级的热解粒子，这时候既没有明火，也没有可见烟雾，是处置隐患的黄金窗口。火灾智能预警系统WRS-EFA系列就能精准捕捉这些微量粒子的浓度变化，及时发出预警，将火灾扼杀在摇篮里。
五大核心模块，赋能高效运维
热解粒子探测——“感知神经”
火灾智能预警系统WRS-EFA系列采用专门优化的高灵敏度光电探测技术，能够更好地探测到微小粒子的浓度变化，精准捕捉线缆过热初期释放的微量热解粒子，从硬件层面实现了“极早期感知”。
火灾智能预警系统WRS-EFA系列搭载了环境监测灵敏度自适应算法，根据实时环境温度动态调整报警阈值，智能区分“正常环境波动”和“隐患热解信号”；同时内置科学的报警回差规则，避免探测器由于受到灰尘的干扰而引起的误报。双重检测逻辑大幅降低误报漏报率。 ——构建多重验证防护体系 除了核心的粒子浓度监测，火灾智能预警系统WRS-EFA系列还自带温度监测和水浸监测功能。非接触式温度测量范围 -25℃～150℃，可同步监测环境温度变化，和粒子浓度数据形成双重验证，进一步提升报警准确率。水浸监测功能则可及时发现场所内的积水隐患，避免因积水引发电气短路。
通讯与联动输出——远程运维省心省力
一套优秀的预警设备，不仅要能发现隐患，还要能及时传递信号、联动处置。火灾智能预警系统WRS-EFA系列针对不同的项目场景，有多种通讯方式可选。一、有线RS485适合现场组网，433MHz 无线可对接智慧屏实现控显分离，不用复杂布线；二、4G 版本可直连云端和微信小程序，运维人员不用跑现场，手机上就能查看实时数据、调整参数；三、系统自带消防联动和报警输出接点，配合声光提醒，确保隐患第一时间被响应。
火灾智能预警系统WRS-EFA系列支持导轨、底座两种安装方式，适配柜内安装场景；支持交直流宽范围供电，自带防反接、防浪涌、静电保护，工作温度覆盖 - 30℃～85℃，通过多项高等级EMC抗扰测试，能在复杂工业环境中长期稳定运行。
总的来说，沃伦森电气（WARENSEN）的火灾智能预警系统WRS-EFA系列，本质上是用更前沿的探测技术，重构了电气火灾的防控逻辑。它的每一个核心组成部分，都是围绕 “更早、更准、更稳” 的目标设计，对于需要高等级电气安全防护的场所来说，是一套兼具技术先进性和实用价值的升级方案。
如需了解产品详情或洽谈合作可拨打咨询热线：步经理15325309372
探测器为 WRS-EFA00／EFA01／EFA02／EFA03；屏端有 WRS-EFA-K60 火灾智能预警系统智慧屏（7 寸彩屏主机）与 WRS-GTY01 边缘计算智慧屏；灭火侧有 WRS-3000 报警灭火系统主机与全氟己酮、热气溶胶两类自动灭火装置。另按需配云端与微信小程序。
区别在通讯与查看方式：EFA00 走 RS485／CAN 有线组网，就地与后台查看；EFA01 用 433 MHz 无线，可连接 WRS-GTY01 智慧屏或手机 APP；EFA02 用 4G，通过云端或微信小程序远程查看与修改参数；EFA03 通过 ZigBee 模块与主机屏连接。感知与报警能力是同一平台。
就近有屏柜与布线条件的选 EFA00 有线；点位分散、跨房间或跨楼层的选 EFA01 无线；无人值守、需要手机远程推送的选 EFA02；现场以 WRS-EFA-K60 主机屏为中心组网的选 EFA03。同一项目可以混合配置。

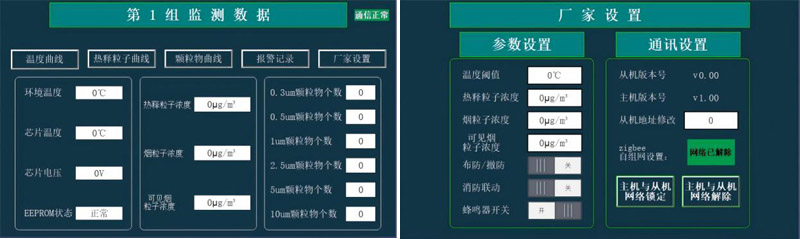

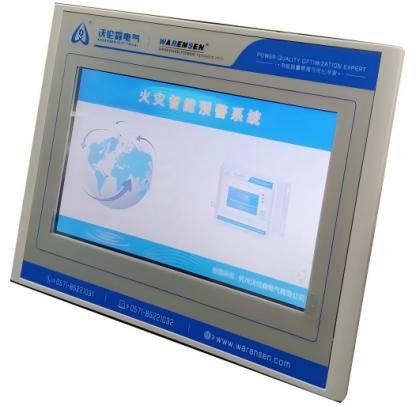

7 寸彩屏主机，直流 24 V 供电，用于对从机远程实时数据监测，界面可查看通讯状态、热释粒子浓度、烟粒子浓度、可见烟粒子浓度、颗粒物数据与温度曲线，并可远程修改参数、布防撤防、设置消防联动与蜂鸣器，从机地址修改范围为 1 至 10。
样册列出的边缘计算屏，处理器为四核 1.6 GHz（Cortex-A55 架构），10 寸 IPS 触摸屏，操作系统 Android 8.1，带 RS485 等通讯接口并支持 4G／WiFi 扩展，可与 EFA01 配合远程查看与调整参数。详细接口清单与组网规模以样册为准。
负责报警与灭火回路的控制管理：接收预警信号、管理自动灭火装置、对外提供无源触点等输出。样册标注其具备多方诊断、故障检测与视频联动等能力，具体功能清单与参数以样册原件为准。
在风险较高或无人值守的保护区域，按被保护对象选择全氟己酮或热气溶胶装置，通过电启动回路与 EFA 报警联动。是否配置、配置数量与药剂类型按保护区域大小与现场条件确定。
按样册配置思路：每个相对封闭的保护单元（一面柜或一个机柜）配一台探测器，就地或分区配智慧屏，站端配 WRS-3000 与灭火装置，远程配云端查看。具体数量按柜面数与点位勘查确定，以样册配置示例与项目方案为准。
直流供电范围 100 至 250 V DC（110 V 时供电电流小于 250 mA，220 V 时小于 130 mA）；交流供电范围 100 至 242 V AC，额定 220 V、50／60 Hz。具备防反接、防浪涌与静电保护，启动时间小于 200 ms，静态功耗小于 5 W，动作时小于 10 W。
粒径测量范围 0.3 至 1.0 微米与 1.0 至 2.5 微米两档；粒子质量浓度有效量程 0 至 500 微克每立方米，最大量程不大于 3000 微克每立方米。
量程 -25℃ 至 +150℃，测量精度 ±2℃，采用非接触式测量。
采用电极式接触测量，探测保护区域是否出现积水，并通过开入量端子把水浸状态接入系统参与报警。
EFA01：433 MHz，通讯距离 600 米（开阔地带 1600 米），丢包率小于 5%、误码率小于 1%，上传频率 30 秒至 30 分钟一次可调。EFA02：4G 网络，无距离传输限制，上传 1 至 10 分钟一次可调。EFA03：2.4 至 2.5 GHz ZigBee，与主机屏连接，2 至 5 秒一次不可调。
RS485 方式，MODBUS-RTU 规约，波特率 4800 至 115200 bps 可选，传输距离小于 1500 米，采用屏蔽双绞线。
外形尺寸 175 乘 112.5 乘 45 毫米，重量约 577.5 克，铝镁合金外壳，导轨或底座安装；工作温度 -30℃ 至 +85℃，贮存运输 -40℃ 至 +90℃，相对湿度 5% 至 95%。
说明书标注的设计依据包括：静电放电 4 级（GB/T 17626.2-2018）、电快速瞬变脉冲群 3 级（GB/T 17626.4-2018）、浪涌 4 级（GB/T 17626.5-2019）、工频磁场 3 级（GB/T 17626.8-2006），低温与振动试验参照 GB/T 16838，恒定湿热参照 GB/T 2423.4-2008，绝缘参照 JB/T 8458-1996。
导轨或底座安装，铝镁合金外壳。安装位置应能代表被保护区域的空气状态，并保证热解粒子进风区通风畅通。
8P 端子为输入输出端口：K01、K02 为消防联动端口；K03、K04 为报警输出端口；K05、K06 备用；K08、K09 为水浸状态输入端口。3P 端子为电源输入，分 L、N、地三接口，须按图示顺序连接。
ANT 为天线孔，用于安装外置天线；USB 端口仅用作程序下载，不作其他用途；485 端口分 485A、485B、地三接口，须按顺序连接。
热解粒子进风区必须保持通风畅通、禁止堵塞，否则粒子浓度统计失准，产生安全隐患。这是说明书明确标注的要求，验收时应列为必查项。
从机上电后自动搜寻已上电的主机并连接。未锁网状态下应确保只有一台主机上电，否则可能连接到其他主机频道。需要固定关系时，通过智慧屏做主机与从机网络锁定，解除同样在屏端操作。
在厂家设置界面通过「从机地址修改」调整，修改范围为 1 至 10。多从机组网时按点位编号规划地址，避免重复。
检查热解进风区是否畅通；核对控制器型号与电气参数与订货一致；检查插件到位、接线牢固；检查有无机械损伤与断线；核对电源与通信线序是否正确。
从上到下依次为：联网灯（EFA01 红色常亮、EFA02 红色闪烁均表示连接成功）；状态灯（运行灯绿色闪烁、故障灯黄色常亮、报警灯红色常亮）；电源灯红色常亮。
「模块 N」绿色表示该模块与主机连接成功；灰色表示连接失败；红色并提示「模块 N 报警」表示该模块发生异常，需查看具体报警类型并及时处理。通讯状态显示「通讯正常」且由灰变绿即连接成功。
报警输出对应粒子浓度或温度超阈值，触发声光报警并联动消防联动继电器；故障输出对应装置自身异常状态。两类信号的用途不同，接入用户系统时应分开接线。
按型号区分：EFA00 通过 RS485 线；EFA01 通过 WRS-GTY01 智慧屏或手机 APP；EFA02 通过 4G 云端或微信小程序；EFA03 通过主机屏。涉及阈值类的关键参数修改建议留痕
出厂阈值是通用设置，实际建议结合保护区域的洁净度、通风与负荷特征调整，并以运行一段时间的曲线数据为依据微调。调整后应核对布防状态与联动输出是否有效。
先确认电源输入端子（3P 端子 L、N、地）接线与电压是否符合额定值，再检查电源是否短接或极性接反（装置具备防反接保护，但反接属于不允许的操作状态），处理后仍不亮应联系售后。
看联网灯状态：EFA01 红色常亮、EFA02 红色闪烁表示已连上；若未连接，检查天线是否安装、距离是否超出 600 米（433 MHz）、是否有多台上电主机造成频道冲突；有线型号检查 485A、485B 是否接反、屏蔽双绞线是否超长。
按三步查：确认进风区是否被灰尘或异物堵塞；确认安装位置是否正对风流或尘源；结合温度与粒子曲线判断是否为环境性干扰。系统自带灵敏度自适应算法，若仍偏多应联系厂家结合数据分析调整。
检查实际粒子浓度或温度是否确实高于阈值并已执行处置；若现场已恢复正常仍不解除，对照回差原则（温度需低于阈值 3℃、粒子浓度需低于阈值 5）确认解除条件，仍异常时导出曲线联系技术支持。
先现场确认是否真实积水并消除水源，再检查电极式水浸探头是否被污染或误触发，最后核对 K08、K09 端子接线。水浸状态属于开入量，检修后应确认状态复位。

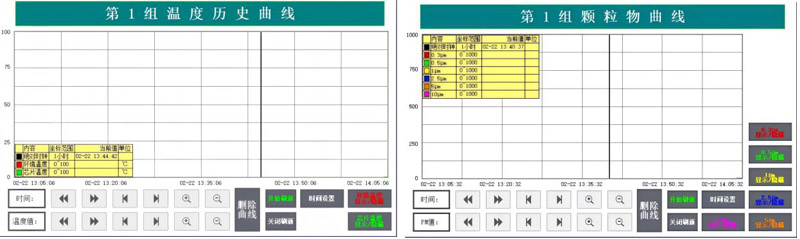

环境扰动、设备启动与通风变化都会带来短时波动，曲线图正是用于分辨这类波动与持续劣化的工具。若波动长期持续且无规律，应检查安装位置与进风区，并结合温度曲线综合判断。
目测产品表面无缺陷与损伤，核对型号与电气参数和订货一致，清点附件（天线、端子、说明书），确认安装前的完整性。
核对定值清单，确认无误后存档。定值清单是日后运维与事故分析的基准文件，任何阈值修改都应更新记录。
定期查看进风区是否畅通、指示灯状态是否正常、曲线数据是否连续、远程推送是否可达；检修作业前后确认布防状态。具体周期按用户运维规程执行。
禁止随意拆分插件；说明书标注的所有未定义端子现场请勿配线、让其悬空；注意电源端口勿短接；带电时不得插拔印刷电路板；接地端子必须可靠接地。
说明书声明：正常使用和保养情况下，产品没有材料和工艺上的缺陷，担保期一年、自产品发货之日算起；疏忽、误用、污染、修改、意外、不当操作、超额定值使用或日常损耗引起的故障，经售后认定后估算修理费用并在买方同意后修理。
电话 0571-85221031、0571-85221032；网址 www.warensen.com。注册地址杭州市临平区塘栖镇土山坝路六号；工厂地址嘉兴市南湖区百公桥路 188 号。
