导轨 / 螺栓双固定｜沃伦森（WARENSEN）电容器监控系统WRS-CIS系列多场景安装解析

在并联电容器装置设计选型阶段，很多电气设计工程师会接触沃伦森（WARENSEN）电容器组支路阻抗特性监控系统WRS-CIS系列。这套产品最大的特点就是适配面广，0.4kV 低压、10kV、35kV 高压电容器装置，户内分体柜、户外围栏，共补、分补，三角形、单星、多星、桥型多种接线方式都可以适配。但不同电压等级、不同接线方式，对应的产品型号、安装方案完全不一样。今天我们从型号解读、不同场景选型、对应安装方案、设计注意事项等方面，完整梳理 WRS-CIS系列选型与安装匹配逻辑，方便设计、成套、工程人员快速参考。

一、WRS-CIS 型号命名拆解

以产品型号 WRS-CISIII-10/1Y、WRS-CISIII-0.4/1D 举例。

WRS：沃伦森企业代号

CISIII：产品设计序号，电容器组支路阻抗特性监控系统

10 /0.4：系统电压等级，单位 kV；10 代表 10kV 系统，0.4 代表低压 400V 系统

/1：单相电容器串联台数

Y/D/YY/H：接线方式代号；Y 单星型；D 三角形；YY 多星型；H 桥型。

举例：WRS-CISIII-10/1Y，代表系统电压 10kV，单相串联 1 台电容器，单星型接法；WRS-CISIII-0.4/1D，代表 0.4kV 低压，单相串联 1 台电容器，三角形接法。

做设计选型，必须明确 4 个关键参数：系统电压等级、单相电容器串联数量、电容器组接线方式（D/Y/YY/H）、是新建项目还是改造技改项目。这 4 点直接决定产品型号，同时决定整套设备的安装部署方案。

系统功能与安装选型的关系

WRS-CIS 系列实现四大核心保护：电容器容值偏离报警、阻抗特性跳跃跳闸、电抗器匝间短路跳闸、电容器元件击穿跳闸、串联谐振临界保护。整套保护能力的发挥，不只取决于设备硬件本身，选型匹配、安装采样回路施工质量，直接决定保护功能能否可靠实现。如果型号选错，采样回路布线不合理，就算设备本体性能再好，也无法发挥器件级预防性保护的能力。

二、四大典型应用场景，选型 + 安装方案对照表

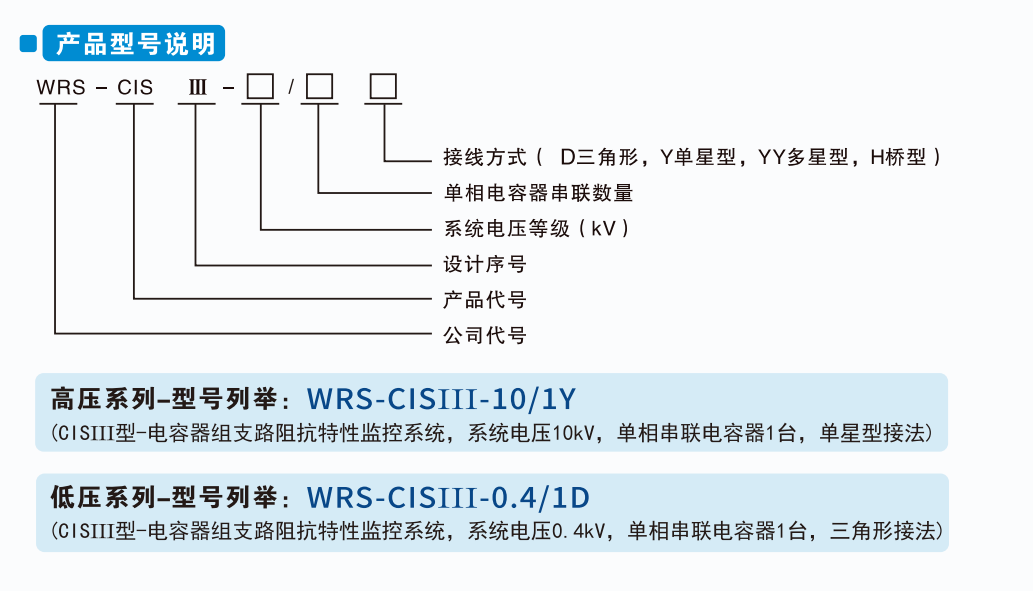

WRS-CIS产品型号说明

应用场景	工况说明	产品选型
场景 1:0.4kV 低压并联电容器成套柜（新建成套）	低压配电室无功补偿柜，共补或者分补，柜体户内布置。	WRS-CISIII-0.4 ，根据接线选 D（三角）、Y（星型）。
场景 2:0.4kV 老旧低压补偿柜技改改造	原有低压补偿柜已经投运，空间紧张，停电时间短，不希望大规模改动原有线缆。	同样 WRS-CISIII-0.4 ，匹配原有电容器接线方式。
场景 3:10kV 户内分体式高压电容器开关柜（新建 / 改造）	10kV 高压电容器成套开关柜，布置在高压配电室。	WRS-CISIII-10 ，确认单相串联电容器台数、接线方式（Y/YY）。
场景 4:10kV 及以上户外围栏式电容器组	变电站户外敞开式电容器围栏布置，露天环境，温差大，风沙大。	WRS-CIS 高压系列，匹配电压等级、串联台数、接线方式。

三、改造完成后，必须做的验证测试

改造停电窗口期有限，接线完成，送电之前，不能只简单通电就结束，要完成几项关键测试，保证改造之后保护真正可用：

通讯检查：确认主机和全部支路从机通讯正常，无通讯中断告警；

采样校验：核对三相采样数值，确认采样回路接线极性、相序正确；

参数整定：根据现场实际电容器容量、电抗器参数，完成定值整定，设置容值偏离告警、阻抗保护动作阈值；

传动试验：模拟故障，验证告警、跳闸出口逻辑，确认可以正确驱动原有开关跳闸；

后台联调：确认告警信号可以正确上传至远程管理平台或者原有后台系统。

全部测试完成，确认没有问题，再恢复设备运行。

总而言之，沃伦森（WARENSEN）电容器组支路阻抗特性监控系统WRS-CIS 系列之所以能够适配这么多复杂工况，来源于产品模块化、积木式的设计理念。在设计阶段，梳理清楚电压等级、串联台数、电容器接线方式，区分新建或者改造项目，匹配对应的型号和安装方案，才能把这套填补行业空白的阻抗监控保护系统的价值真正发挥出来，为并联电容器装置筑牢器件级安全防线。

如需了解产品详情或洽谈合作，请联系钟经理 19005731895。
